Produktintroduktion

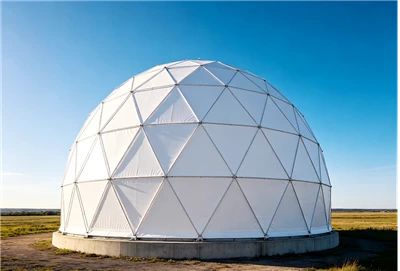

A 6,2 meter rumramme radomer en stiv geodætisk vejrbestandig-indkapsling, der er specielt udviklet til at afskærme små-til-mellemstore radar-, satellitkommunikations- og fjernmålingsantenner. Konstrueret med boltede trekantede dielektriske paneler og letvægts rumrammeskelet isolerer den antenneudstyr fra hård udendørs interferens uden at ofre den elektromagnetiske transmissionsydelse. Det eliminerer signaldæmpning forårsaget af vindbelastning, isophobning, støvkorrosion og ekstreme temperatursvingninger, hvilket sikrer stabil langtids-drift af høj-præcisionsradiofrekvensudstyr.

Vores virksomhed udvikler uafhængigt det fulde sæt af radomstrukturelt design og dielektriske kompositmaterialeformler. I modsætning til traditionel enkelt--membranradom leverer rumrammens geodætiske design overlegen strukturel styrke og vindmodstand, mens standardiserede modulære komponenter i høj grad forkorter-byggetiden på stedet. Vi balancerer elektromagnetisk ydeevne, mekanisk sikkerhed og omkostningseffektivitet og leverer one-skræddersyede radomløsninger til globale luftfarts-, meteorologi-, nationale forsvars- og kommunikationsindustrier.

Denne 6,2 meter rumramme-radom tilpasser sig alle land-baserede implementeringsmiljøer, fra kystsalt-sprøjtezoner og ørkenområder med-høj temperatur til alpine snedækkede-områder. Hver strukturel komponent gennemgår vindtunnelsimulering og miljømæssig ældningstest før levering, hvilket effektivt reducerer udstyrsvedligeholdelsesfrekvensen og forlænger levetiden for kerneantennesystemer.

Specifikationsparametre

Parameter	Punkt	Tekniske data af6,2 meter rumramme radom
Overordnet struktur	Indvendig klar diameter	6.2 m
	Geodætisk rammemateriale	Luftfarts-aluminiumslegering / varm-dyp galvaniseret stål (valgfrit)
	Paneltype	Boltede trekantede dielektriske kompositpaneler
	Samlet vægt	~1200 kg (komplet ramme + paneler)
Elektrisk ydeevne	RF-transmissionstab	Rx-bånd (17,7–20,2 GHz): ＜0,8 dB; Tx-bånd (27,5–30 GHz): ＜1,0 dB
	Arbejdsfrekvensbånd	L/S/C/X/Ku/Ka-bånd kan tilpasses
Miljømodstand	Overlevelsesvindhastighed	216 km/t
	Normal driftsvindhastighed	97 km/t
	Driftstemperaturområde	-45 grader ~ +55 grader
	Anti-korrosionskvalitet	C5-M marine salt tåge resistent
	Snelastbærende kapacitet	1,2 kN/㎡
Levetid og overflade	Design levetid	Større end eller lig med 15 år
	Ydre overfladebelægning	Anti-UV polyurethan vejrbestandig belægning (hvid standard, tilpasset farve tilgængelig)
	Valgfrit tilbehør	Lynbeskyttelsesliste, elektrisk anti-isningssystem, ventilationsaffugtningsmodul

Kerneproduktfordele

1. Optimeret Geodesic Space Frame Design

Det trekantede geodætiske gitter fordeler vind-, sne- og isbelastninger jævnt og undgår lokal stresskoncentration. Modulær boltforbindelse eliminerer-svejsning på stedet; beskadigede enkeltpaneler kan skilles ad og udskiftes uafhængigt uden at fjerne hele radomen, hvilket i høj grad reducerer vedligeholdelsesomkostninger og nedetid.

2. Ultra-dielektriske paneler med lav elektromagnetisk interferens

Selvudviklet dielektrisk kompositmateriale med lavt-tab minimerer signalrefleksion og dæmpning. Ensartet paneltykkelse og ensartet dielektrisk konstant garanterer stabil RF-ydeevne på tværs af hele radomoverfladen og opfylder standarder for høj-præcisionsradar og satellitkommunikationssignaltransmission.

3. Alle-klimatilpasningsevne

Den fuldt forseglede montagestruktur forhindrer indtrængning af regnvand, støv og salttåge. Anti-UV ydre belægning forsinker materialets aldring under længere-sollys; valgfrie anti-opvarmningsmoduler løser sne-/isdækningsproblemer i kolde-højdeområder. Integrerede lynafledningsstrimler undgår lynnedslagsskader på interne antenner.

4. Høj strukturel sikkerhed og let vægt

Aluminiumslegeringsramme er 40 % lettere end solide stålkonstruktioner af samme styrke, hvilket sænker kravene til fundamentleje og anlægsomkostninger. Alle strukturelle dele består vindtunnelsimulering og statisk belastningstest, der opfylder internationale meteorologiske og forsvarsmæssige sikkerhedsstandarder.

5. Fuld tilpasningsevne

Vi justerer panelformler, rammetykkelse, interne hjælpesystemer og fundamentforbindelsesskemaer i henhold til kundernes antennestørrelse, driftsfrekvens og implementeringsmiljø. Specielle versioner til marine, ørken og polare lav-temperaturscenarier understøttes.

6. Globalt teknisk supportsystem

Vores ingeniørteam yder fuld-cyklusservice fra plandesign til efter-installationsvedligeholdelse. Standardiseret komponentproduktion forkorter leveringscyklusser, og reservedelsbeholdningen er tilgængelig for hurtig global genopfyldning.

Applikationsscenarier

Meteorologiske overvågningsstationer på jorden: mellemstore-vejrradar, nedbørs- og vindfeltdetektionsudstyr
Lufttrafikkontrol: lufthavns sekundær overvågningsradar, flynavigationskommunikationsantenne
Satellitkommunikation jordstationer: Ku/Ka-bånd VSAT-mellemstore modtage- og sendeantenner
Nationalt forsvar og grænseovervågning: rekognosceringsradar, taktiske kommunikationsbasestationer
Fjernmåling og rumfart: jordterminaler, der modtager satellitdata
Marine- og offshoreprojekter: kysthavovervågningsradar, offshore platformkommunikationsantenner
Polar- og alpin videnskabelig forskning: lav-temperaturbestandigt radarobservationsudstyr
5G/6G backhaul og mikrobølgekommunikation: udendørs høj-retningsbestemt antennebeskyttelse

Brugerdefinerede 6,2 meter Space Frame Radom Solutions

Vores ingeniørteam kan levere skræddersyede radomløsninger baseret på dine antennespecifikationer, installationskrav, systemintegrationsbehov og miljøforhold.

Tilgængelige tilpasningsmuligheder omfatter:

Tilpasset diameter og geodætiske rammekonfigurationer, der matcher specifikke antennestørrelser og monteringskrav
Applikationsspecifikt-panelmaterialevalg for optimal RF-transmissionsydelse på tværs af målfrekvensbånd
Strukturel tilpasning baseret på lokal vindbelastning, snebelastning og miljøbeskyttelseskrav
Skræddersyede overfladebelægnings- og korrosionsbeskyttelsesløsninger til forskellige installationsmiljøer
Valgfrit integreret anti-isningsmodul og lynbeskyttelseskonfigurationer til ekstreme klimaforhold
Tilpasningsstøtte til forskelligt internt tilbehør og antennegrænsefladespecifikationer

Certificates

Levering, transport og efter-salgsservice

1. Produktionscyklus

Standard 6,2 meter mellemrumsradom: 65 arbejdsdage efter deponering og bekræftelse af tekniske tegninger; tilpassede specialmateriale/anti-isningsversioner forlænger cyklussen med 10-15 dage.

2. Emballage og transport

Rammemetalkomponenter: Eksport-standard desinficerede trækasser med anti-oliebelægning;
Dielektriske paneler: Stødsikkert skum + hård karton separat emballage for at undgå ridser og revner;
Global transportstøtte: Søfragt, luftfragt, landtransport af lastbiler; containeriseret lastning for bekvem havnerydning.

3. Understøttelse af-installation på webstedet

Lever komplette montagetegninger, installationsbetjeningsvejledninger og specialiserede monteringsværktøjer;
Giv fjernvideo én-på-en teknisk vejledning gratis;
Valgfri betalt service: Send professionelle ingeniører til stedet for fuld installationsovervågning og træning.

4. Teknisk vejledning

Ingeniører tilbyder optimering af forud-salgsskema, beregning af fundamentbelastning, simuleringsrapport om frekvensbåndsmatchning; fejlfinding efter-salg, vejledning i præstationstest via e-mail og videomøde.

5. Garanti og vedligeholdelsessupport

Standardgarantiperiode: 24 måneder fra datoen for-accept på stedet;
Levetidsomkostninger-pris levering af reservedele (paneler, bolte, tætningslister, varmemoduler);
Årlig fjerninspektionstjeneste for at forudsige potentielle strukturelle ældningsrisici.

FAQ

Spørgsmål: Hvor lang tid tager en fuld-installation på stedet af den 6,2 meter lange rumrammeradom?

A: Med et 4-personers professionelt team tager standardmontage 3-5 arbejdsdage; kulde/kystkomplekse fundamentpladser kræver 5-7 dage.

Sp.: Kan vi tilpasse radomen til specielle frekvensbånd såsom Ka-bånd?

A: Ja. Vi justerer den dielektriske paneltykkelse og den interne fyldstofformel i henhold til din driftsfrekvens for at kontrollere transmissionstab inden for klientens påkrævede indeks. Brugerdefinerede frekvenssimuleringsrapporter kan leveres før bestilling.

Q: Fungerer denne radom i kraftig sne og frostvejr?

A: Standardversionen tåler stor snebelastning; vi leverer et valgfrit indbygget-elektrisk anti-isvarmesystem til automatisk at smelte ophobet sne og is, velegnet til alpine og nordlige kolde områder.

Q: Hvad dækker garantien?

A: 24-måneders garanti dækker fabrikationsfejl af rammer, paneler og standardtilbehør; skader forårsaget af forkert manuel betjening, ekstreme naturkatastrofer eller ikke-godkendte ændringer er ikke dækket, men vi leverer reservedele til fabrikspris.

Sp: Hvis et trekantet panel er beskadiget, skal vi så skille hele radomen ad?

A: Nej. Det modulære boltede design tillader enkelt beskadiget panel adskillelse og udskiftning uafhængigt med enkle værktøjer og korte arbejdstider.

Spørgsmål: Er der særlige krav til antennefundamentet?

A: Vi leverer fundamentbelastningsparameterark i henhold til vindlaststandard. Almindelig armeret beton cirkulær platform er anvendelig; til kystområder med høj-vind kan vi tilbyde forslag til forstærket fundamentdesign gratis.

Q: Er radomen velegnet til kystnære salttågemiljøer?

A: Ja. Rammen anvender anti-korrosionsaluminiumslegering eller varm-dyp galvaniseret stål, og den ydre belægning når C5-M marin anti-korrosionskvalitet, der modstår langtids-salttågeerosion. Vi tilbyder også forbedrede anti-korrosions tilpassede versioner til offshore platforme.

Spørgsmål: Giver du installationstræning til vores lokale byggeteam?

A: Gratis digitale træningsdokumenter og videotutorials leveres. Der er en-betalt ingeniøruddannelse tilgængelig, som dækker fuld montering, tætningsinspektion og rutinemæssig vedligeholdelse.
